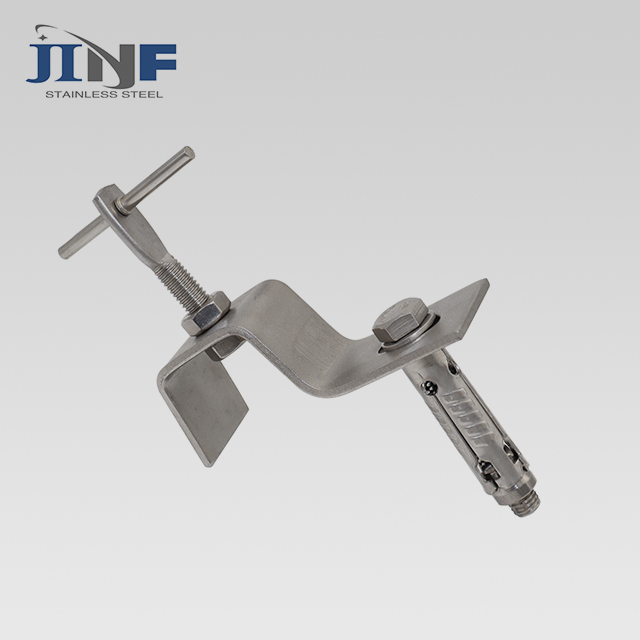

Soporte de acero inoxidable 304 Z para sistemas de fijación de piedra

Soporte de acero inoxidable 304 Z para sistemas de fijación de piedra

Modelo:
JINF-MF001
Marca del producto:
JINF
Código De Producto:
83024100

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Descripción del Producto

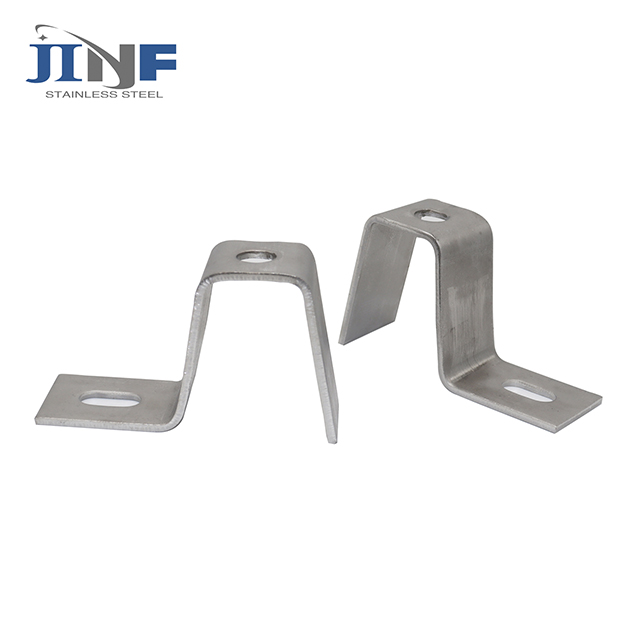

Soporte Z de acero inoxidable para sistemas de fijación de mármol/Sistemas de fijación de piedra/Sistemas de fijación de revestimiento

Introducción de los sistemas de fijación de soporte Z:

1) Fijación directa en paredes de hormigón con pernos de expansión. Fijación indirecta en sistema de subcanal con pernos hexagonales.

2) Ajustabilidad tridimensional: fijación rápida y fácil.

3)Instalación en juntas horizontales y verticales

4) Tamaños de proyección recomendados de hasta 135 mm y cargas de hasta 800 N.

Instalación de anclaje Z en juntas horizontales y juntas verticales

1) Adecuado para paredes de hormigón. Los anclajes se fijan directamente a las paredes de hormigón con pernos de expansión.

Tamaño de proyección recomendado entre 45 mm y 135 mm y cargas de hasta 800 N

2) En la instalación de juntas horizontales, las losas se sujetan con alfileres en los lados inferior y superior. Los anclajes actúan como soportes de carga que soportan la mitad del peso de las losas de arriba. Los anclajes también actúan como restricciones, sujetando las losas de abajo y restringiendo la succión y la presión de las alas.

3) En la instalación de juntas verticales, las losas se sujetan con pasadores en los lados izquierdo y derecho. Los anclajes en la parte inferior son anclajes de carga que soportan todo el peso de la losa. La mitad del peso de la losa a la izquierda y la mitad del peso de la losa en la derecha. Los anclajes en la parte superior son anclajes de contención que sostienen las losas y las restringen contra la succión y la presión del viento.

4) La capacidad de ajuste tridimensional permite una instalación rápida y fácil.

Tamaño-Grosor: 3 mm-20 mm

Tamaño-Altura: 20/30/40/50-150 mm

Material: Acero inoxidable

Grado:SS304,SS316,INOX304,INOX316

Acabado: Polaco, Pickeld

Certificado de empresa:ISO9001:2015

Certificado de producto: informe de prueba MTC y SGS de fábrica

Paquete: embalaje de cartón y luego en palé de madera

Plazo de pago: TT O LC A LA VISTA

Plazo de entrega: MANDO, CNF, CIF, EXW

Producto Código	ANCLA JINF Z-01 Z Detalles Técnicos


	Proyecto-	mín.	máx.	Muerto	formando	Viento	Viento	Expansión	Alfiler	Brazo adj.	Brazo adj.	Brazo adj.
	ción	Proyecto-	Proyecto-	Lod	Tamaño	Presión	Succión	Tamaño del perno	Tamaño	Métrico	Flating	Longitud
		ción	ción							Tamaño	Espesor
	K(mm)	K-(mm)	K + (mm)	Avance(N)	F(mm)	Fwp(N)	Fws(N)	Mib(mm)	(mm)	Mmm)	T(mm)	EAL(mm)
JINFZ01-452	45	40	55	200	10	312	219	M8x80	5	M10	3.5	60
JINFZ01-552	55	45	70		20							60
JINFZ01-752	75	60	90		40							60
JINFZ01-952	95	80	110		60							60
JINFZ01-553	55	45	70	300	20	468	328	M8x80	5	M10	3.5	60
JINFZ01-753	75	60	90		40							60
JINFZ01-953	95	80	110		60							60
JINFZ01-1153	115	100	130		80							60
JINFZ01-554	55	45	65	400	10	624	437	M8x80	5	M12	4.5	70
JINFZ01-754	75	60	90		20							80
JINFZ01-954	95	80	110		40							80
JINFZ01-1154	115	100	130		60							80
JINFZ01-755	75	60	90	500	20	780	546	M8x80	5	M12	4.5	90
JINFZ01-955	95	80	110		40							90
JINFZ01-1155	115	100	130		60							90
JINFZ01-1355	135	120	150		80							90
JINFZ01-756	75	60	90	600	20	936	655	M10x90	6	M14	5.5	90
JINFZ01-956	95	80	110		40							90
JINFZ01-1156	115	100	130		60							90
JINFZ01-1356	135	120	150		80							90
JINFZ01-758	75	60	90	800	20	1235	865	M10x90	6	M14	5.5	90
JINFZ01-958	95	80	110		40							90
JINFZ01-1158	115	100	130		60							90
JINFZ01-1358	135	120	150		80							90
Material: AISI304 y AISI316
Las cargas indicadas son cargas de resistencia de trabajo, otros tamaños están disponibles para producción a pedido
Los pernos se proporcionan por separado.

Brazo de extensión y pasador y tuercas

Ancla de escudo

Anclaje de cuña

Tornillo de cabeza Hexagonal
